Cardputer - CC1101/NRF24#
Items Needed#
Pins#
| CC1101/NRF | Cardputer / SD Sniffer |
|---|---|
| GND - 1 | GND (on SD Sniffer) |
| VCC - 2 | VCC (on SD Sniffer) |
| GDO0 - 3 | G2 (on Cardputer) |
| CSN - 4 | G1 (on Cardputer) |
| SCK - 5 | CLK (on SD Sniffer) |
| MOSI - 6 | CMD (on SD Sniffer) |
| MISO/GDO1 - 7 | DAT0 (on SD Sniffer) |
| DGO2 - 8 | Not Connected |
Wiring Diagram#

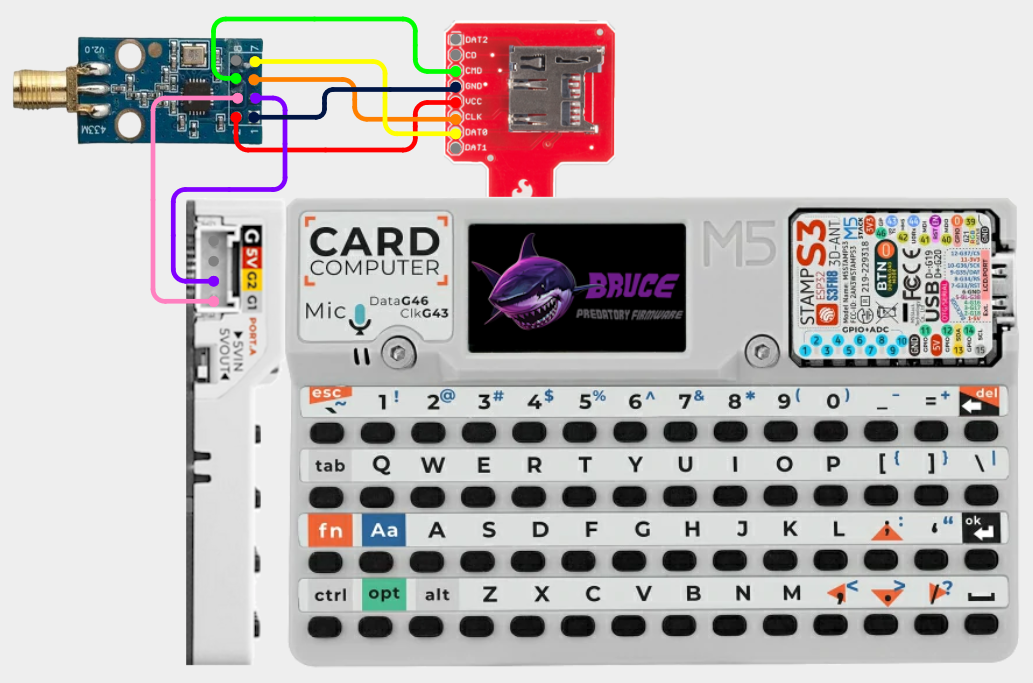

The diagram shows a CC1101, the wiring is the same for an NRF24.
